Circuito esquema controlador de carga dimmer para lâmpadas.

O triac é para rede local 127V.

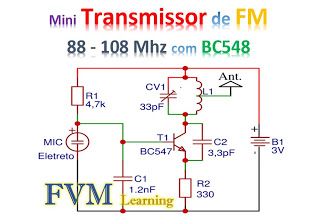

Circuito esquema transmissor FM com transistor BC547 548.



Circuito esquema amplificador 100W com TIP's 35 e 36.



Circuito esquema amplificador TDA7266 12Vx10W.



Circuito esquema amplificador com CI TDA2050.



Circuito esquema transmissor FM espião com transistor BF494.

Olá pessoal sou apenas um hobby-sta mas um transmissor de FM legítimo tem que ter transistor de RF ao invés os de uso geral que ganham em potência x distância mas perdem em audio, já o RF é mais equilibrado apesar de sua potência pequena a qualidade do audio é boa (se o transistor não for falso).

O transmissor cabe quem pequenos lugares e pode ser usado como babá eletrônica ficando até dentro de brinquedos, obrigado por visualizar o blog .



Circuito esquema amplificador 100 a 150W com Tip's.



Circuito esquema amplificador 200W 2SC2500/2SA1943.

Circuito esquema amplificador de baixa potência de três transistores.

Circuito esquema luminária led em 220V.

Circuito esquema microfone amplificado.

Ligação led 10 mm com bateria de 3V.

Olá pessoal as coisas andam meio paradas devido a pandemia mas mesmo assim vou postar um esquema bem simples de como ligar um diodo led de 10 mm com bateria de 3V.

Projetando fonte com regulador de voltagem comercial.

Gabinete de video k7 para condicionar fonte chaveada.

Olá pessoal estou quase arrumando um gabinete de video k7 fora de uso para poder montar uma fonte dentro dele igualmente fiz com um outro projeto apresentado aqui no blog (Projeto #7) que está no índice geral, dessa vez a fonte é de mais qualidade e não gera QRM no meu rádio px.

Os materiais eu tenho: fonte chaveada 13,8V 30A, fios, tomada, botões, etc faltando o gabinete que vou adquirir em breve pois eles são bem baratos em lojas de consertos de eletrônica, assim que iniciar eu vou postando por aqui e obrigado por visualizar o blog.

Circuito esquema filtro de linha anti-led.

Olá pessoal este circuito é ideal para filtro de linhas para alimentarem aparelhos de RF a fim de evitar as interferências das lâmpadas de leds que estão cada vez mais presentes nos nossos dias.

Circuito esquema fonte 0 a 15V por 7A.

Olá pessoal esse circuito realmente funciona pois foi montado por um internauta em outro blog e fez boas recomendações agora a única coisa que precisa é de um circuito de proteção porque o resto está ok.

Montando fonte chaveada dentro de uma carcaça de fonte ATX.

Olá pessoal mais uma vez por aqui mostrando uma outra montagem que fiz com uma placa de fonte chaveada, esta é de 12V x 10A e coube certinho dentro de uma carcaça de fonte ATX, por baixo da placa colei um papelão para servir de isolamento eu tinha até um acrílico de fonte ATX que veio abaixo de uma das placas originais mas nem sei por onde anda quando achar vou dar um bom destino para ele, eu vou aproveitar o gabinete da fonte para montar um pequeno amplificador que já foi comprando a placa pcb.

Obrigado por visualizar o blog.

Montando uma fonte chaveada em um gabinete de vídeo k7 fora de uso.

Olá pessoal abaixo tem uma visão "panorâmica" da montagem que consiste em uma fonte chaveada em um gabinete de vídeo k7, montei a fonte, coloquei dissipadores nos transistores e adicionei um cooler.

Adicionei também um voltímetro com display azul no acrílico do gabinete que ficou muito legal a fonte está regulada para 13,9V e fornece 30A;

Circuito esquema interruptor crepuscular.
