Boas festas e feliz ano novo.

Projeto Rádio Galena - reunindo materiais para início da montagem parte 2.

 Olá pessoal para montar nosso rádio galena iremos precisar de um capacitor variável e pode ser qualquer um aproveitando de uma sucata de rádio, o ideal seria o de ar mas esse é difícil de ser encontrado e caro quando se encontra então vamos usar o que temos, a parte onde vamos conectar o fio para ligar é fundamental para o melhor aproveitamento do circuito eu coloquei o capacitor variável duplo pois hoje em dia todos os rádios são AM/FM.

Circuito esquema testador de transistores mosfet.

Adesivos para a estação de rádio px.

Olá pessoal a pouco tempo encomendei uns adesivos para a estação de rádio px e ficou assim como mostra a foto ao lado.

Já nos meus rádios...

Projeto Rádio Galena - reunindo materiais para início da montagem parte 1.

Olá estive recordando meus tempos de eletrônica hobby e é triste em saber que nunca montei um rádio galena na minha vida e procurando na web encontrei em um site de vendas a bobina pra vender e até concordo em comprar pois me parece bem enrolada e trabalhada acho que seu eu tentasse montar meu "tremor essencial" me atrapalharia bastante, um outro componente que esse posso montar é o fone com cápsula dinâmica de  500 OHms, fios e duas garrinhas de jacaré todos esses materiais eu tenho aqui na labs.

Circuito esquema regulador de tensão para fonte ATX.

Circuito esquema pisca pisca led alternado.

Montando minha estação de rádio px - parte 2 final.

Olá para iniciarmos a montagem da estação já suponhamos que tenha o prefixo estabelecido pela Anatel se não vá no site e procure por "formulário 14".

Para a montagem da estação você irá precisar de: rádio px com ptt, antena para 27 Mhz e fonte de alimentação. O rádio px pra quem está começando e não dispõe de dinheiro suficiente então comece pela menor que pode ser o RP40 da Aquario e tem 40 canais com modulação AM, só espero que sua região tenha um bom fluxo de QSO's (comunicação) também pode ficar sintonizado no canal 5 que os caminhoneiros usam muito e começar seu QAP (escuta) por ali.

Então o rádio:

Agora pra antena:

A antena que uso é uma dipolo "L" e seguindo essas medidas você não terá problemas com ROE (seria tudo aquilo que o transmissor não consegue transmitir e volta para o mesmo quanto menor for o ROE maior será o aproveitamento do transmissor) o meu bate um por um (1:1) e para medir terá que ter um wattímetro mas isso deixa pra depois pois levamos a crer que você como eu comecei não dispunha de tantos recursos assim e só queremos ter a nossa estação de rádio px.

Bom a antena tem dois jeitos comprar ou fazer você mesmo se tem facilidade em obter os canos de alumínio então fica fácil mas se não compre como eu fiz e não me arrependi e outra coisa o cabo tem que ser de 50 Ohms e não serve aquele usado em TV que é de 75 Ohms, mais conectores e pronto já tem sua antena.

Geralmente há um cálculo para na hora de cortar faça conforme manda o figurino mas confesso que eu nem liguei pra isso pois a minha vontade era apenas montar a estação e mais nada, minha estação fica na parte de baixo da casa e deve ter dado uns 25 metros ou quase isso de cabo, cortei soldei os conectores e como eu tinha o wattímetro fui medir e consta até hoje 1:1 na hora de fixar o cabo na antena faça o mínimo possível pois quando está sem a proteção ele também consta como antena, veja o site que tem boas dicas:

https://propagacaoaberta.com.br/roe-relacao-de-onda-estacionaria-ou-em-ingles-tecnico-swr/

Agora por último a fonte:

Eu aconselho a comprar uma fonte chaveada que tenha um voltímetro para você monitorar a tensão de saída que deve ser regulada em 13,8V (tem um "parafuso" do lado do led) pois assim caso a fonte venha apresentar algum problema você terá tempo de intervir e assim evitando danificar seu rádio, comprei uma por menos de cem reais e foi logo duas unidades mas as minhas foram sem voltímetro pois tenho aqui na estação e faço monitoramento das tensões das minhas fontes chaveadas.

Conclusão: e aí gostou do post? Espero que tenha ajudado e dúvidas deixe seu comentário ou procure no youtube pois tem muitos vídeos a esse respeito.

Obrigado por visualizar o blog e volte de novo 73/51.

Montando minha estação de rádio px.

Olá pessoal eu sempre quis ter uma estação de rádio e na década de oitenta montava transmissores de FM de curto alcance pois eram poucas peças e barato e foi então que comecei a gostar de rádio px e depois de décadas com um ano e meio de prefixo e uns seis meses de estação de px montada estou satisfeito, tenho como rádio base principal um RP-90 da Aquario que também é homologado como pede a Anatel em suas conformidades, de vez em quando passo horas no px falando e ouvindo os macanudos de plantão.

Para montar uma estação já ciente que tenha o prefixo irá precisar de:

* Rádio px homologado
* Fonte de 13,8V 10A para rádios de até 4W
* Antena apropriada em conformidade com Anatel, cabos, conectores, etc.

Eu gastei cerca de uns seiscentos reais comprando um rádio menor custo o RP-40 da mesma marca do RP-90.

Ok? Obrigado por visualizar o blog e volte sempre e add 73/51.

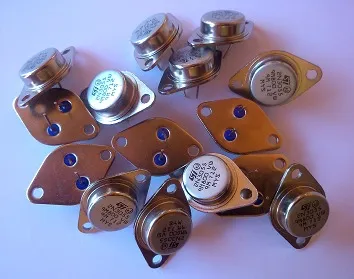

Comprei um kit com dez unidades do transistor 2N3055 da ST.

Olá pessoal eu comprei um kit com dez unidades do transistor 2N3055 que irei precisar para montar um circuito regulador para uma fonte de px py, agora se é verdadeiro ou não isso veremos quando eles chegarem daqui alguns dias.

Utilizando gabinete metálico em minhas montagens.

Olá pessoal em minhas montagens eu utilizo um gabinete metálico que já vem pré montado e como eu gosto e faço fontes para diversos fins eu aproveito o circuito já existente nas minhas montagens, eu já fins a pouco tempo uma fonte 13,8V 10A e está em andamento uma fonte variável de 0-30V 3A utilizando o mesmo gabinete que é de ótima qualidade todo em metal.

Vou comprar mais duas unidades do mesmo para compor dois projetos distintos que mais tarde se forem viáveis eu postarei por aqui, sou hobby-sta e não um profissional de eletrônica e por isso a demora da conclusão dos projetos pois falta tempo de dinheiro para tocar até mesmo as idéias mais simples.

Obrigado por visualizar o blog e volte sempre.

Montando kit comercial de fonte ajustável - gabinete.

Olá pessoal a última postagem falei mesmo em pouca palavras que comprei um kit para montar uma fonte ajustável e já iniciei e tenho também um gabinete para a montagem, o kit pede um transformador de até 10A e é justamente que tenho veja a foto do gabinete:

Montando uma fonte ajustável 0-30V 3A temsão e corrente.

Olá pessoal, esta é a primeira postagem do ano e o primeiro circuito monte você mesmo será um kit que comprei na net de uma fonte ajustável 0-30V o kit está em mãos e já iniciei a montagem dos primeiros componentes e no final vou colocar em uma caixa metálico que eu ia fazer uma fonte para px, no próximo post vou mostrar uma prévia do projeto e vamos acompanhando o passo a passo até seu término, obrigado por visualizar o blog.
